Wyłączenie wszystkich obwodów zasilania w obiekcie przez przeciwpożarowy wyłącznik prądu (PWP)

Ustawodawca zobowiązał projektantów instalacji elektrycznych do stosowania Przeciwpożarowego wyłącznika prądu (PWP) do realizacji odcięcia dopływu prądu do wszystkich obwodów w budynku, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru na podstawie § 183 ust. 2 [1] ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późniejszymi zmianami).

Oznacza to że wszystkie rodzaje zasilania obiektu należy wyłączyć przeciwpożarowym wyłącznikiem prądu PWP tj.: zasilanie podstawowe oraz rezerwowe: UPS, agregat prądotwórczy, fotowoltaikę PV oraz magazyn energii jeżeli występuje z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru.

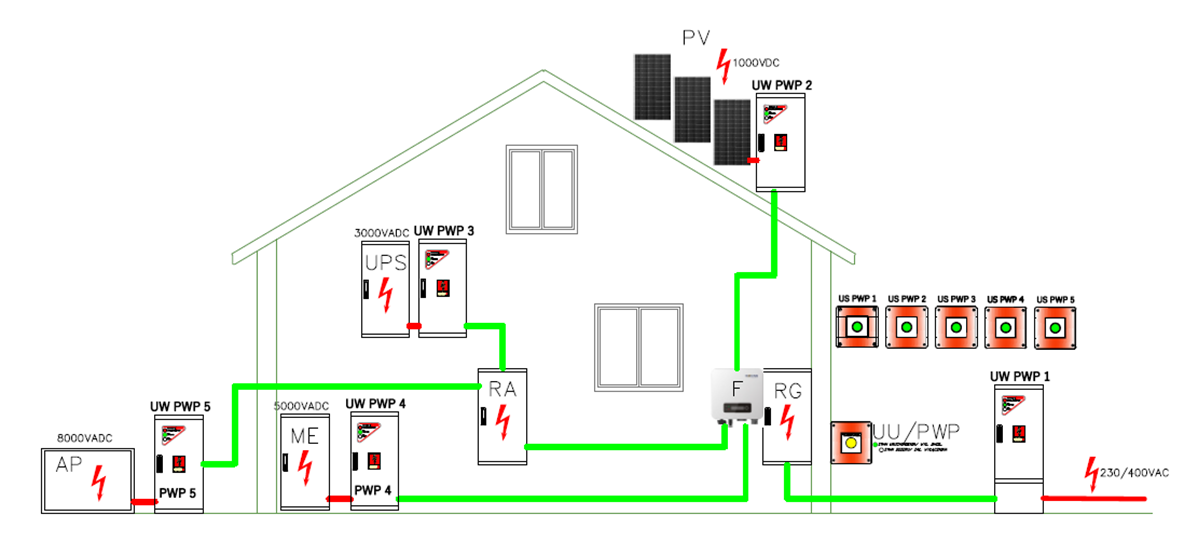

Rys. 9 – Przykład wyłączenie wszystkich obwodów zasilania obiektu.

Legenda:

Należy w tym miejscu podkreślić że w przypadku UPS nie wystarczy podać sygnał na wejście EPO (Emergency Power Off) gdyż z reguły wejścia te działają napięciowo lub typu NO/NC co w razie pożaru przy uszkodzeniu okablowania w postaci zwarcia lub przerwy spowoduje samoczynne załączenia źródła zasilania i w konsekwencji może doprowadzić do porażenia osób przebywających w obiekcie objętym działaniami ratowniczo gaśniczymi.

Cytat z instrukcji obsługi UPS:

…”(EPO -Emergency Power Off) Awaryjne wyłączenie. Jeśli UPS otrzyma stan wysoki czyli 5VDC na to złącze, UPS zaprzestaje generować napięcie wyjściowe i nie zasila obciążenia. Gdy napięcie na wejściu cyfrowym zostanie usunięte (stan niski), UPS próbuje wystartować …”

[2] Zasilacz UPS DELTA – Seria Premium Instrukcja instalacji i Użytkowania

…”Złącze EPO – wyłącznik awaryjny P. Poż. Do złącza oznaczonego EPO należy podłączyć wyłącznik awaryjny P. Poż. Standardowa konfiguracja EPO to złącze typu NC (normalnie zwarte) tzn. dla prawidłowego działania UPS konieczne jest pozostawienie w złączu zwory lub podłączenie wyłącznika zapewniającego zwarcie. Rozwarcie złącza EPO powoduje natychmiastowe odłączenie napięcia wyjściowego UPS i przełączenie UPS do trybu Stand-By…”

[3] UPS COVER Basic 1K (EPO) Skrócona Instrukcja Obsługi

Analogicznie sprawa wygląda z agregatami prądotwórczymi oraz fotowoltaiką PV i magazynami energii.

Ponadto w przypadku systemów PV i magazynów energii należy zwrócić uwagę na budowę systemu i rozmieszczenie urządzeń zwłaszcza prowadzenia okablowania, gdyż w wielu przypadkach należy wyłączyć również linie zasilania DC, gdzie nie rzadko występuje napięcia do 1000VDC (zwykle przy falownikach jednofazowych wynosi ok. 600 V, a przy trójfazowych około 1000 V).

Prawidłowe wyłączenie rezerwowych źródeł zasilania może odbywać się wyłącznie poprzez urządzenie wykonawcze przeciwpożarowego wyłącznika prądu PWP który fizycznie odcina źródła zasilania.

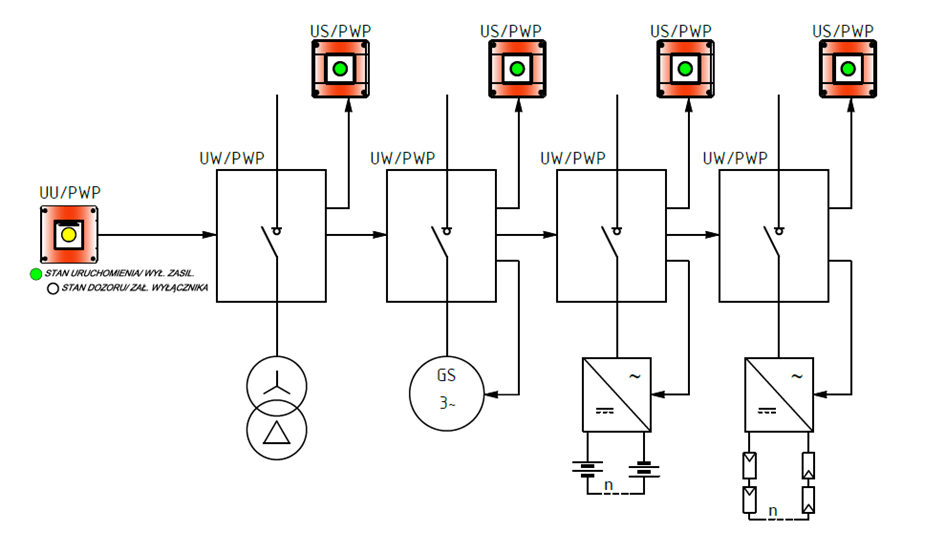

Rys. 10 – Architektura połączeń dla wyłączenie wszystkich obwodów zasilania obiektu.

Przeciwpożarowy wyłącznik prądu PWP jest urządzeniem przeciwpożarowym , podlega przeglądom technicznym i konserwacji zgodnie z [4] Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów §3.1 Ust. 2 i 3.

Za konserwację urządzeń przeciwpożarowych odpowiada Użytkownik (właściciel) instalacji.

Konserwacja polega na zapewnieniu zgodnego z przeznaczeniem funkcjonowania instalacji oraz urządzeń i obejmuje przeglądy okresowe.

Przeglądy techniczne i czynności konserwacyjne powinny być przeprowadzone w okresach ustalonych przez producenta, nie rzadziej jednak niż raz w roku.

WSZYSTKIE OBWODY W BUDYNKU TO: zasilanie podstawowe oraz rezerwowe w postaci zasilaczy UPS, agregatów prądotwórczych, instalacji fotowoltaicznej PV oraz magazyny energii. Nie wyłączenie wszystkich obwodów spowoduje że niebezpieczne napięcie może pozostać w obiekcie objętym akcją ratowniczo gaśniczą co narazi osoby przebywające w obiekcie na niebezpieczeństwo porażenia prądem elektrycznym.

2. Odcięcia dopływu prądu do WSZYSTKICH OBWODÓW W BUDYNKU przeciwpożarowym wyłącznikiem prądy (PWP) odbywa się poprzez urządzenia wykonawcze, a nie za pośrednictwem układów (EPO).

3. Przeciwpożarowy wyłącznik prądu PWP jest urządzeniem przeciwpożarowym i podlega przeglądom technicznym i konserwacji. Zaniechanie tych czynność może przyczynić się do utraty życia i zdrowia ludzi w czasie akcji ratowniczo gaśniczej oraz narażenia sią w rezultacie na konsekwencje karne.

[1] ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późniejszymi zmianami).

[2] Zasilacz UPS DELTA – Seria Premium Instrukcja instalacji i Użytkowania.

[3] UPS COVER Basic 1K (EPO) Skrócona Instrukcja Obsługi

[4] Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów §3.1 Ust. 2 i 3.

Autor: Mirosław Dybczyk - Dyrektor ds. produkcji przeciwpożarowych wyłączników prądu (PWP)
